1. Descripción general

El ventilador de flujo mixto de bajo ruido y bajo consumo de la serie HL3-2A es un nuevo tipo de ventilador, a medio camino entre los ventiladores axiales y centrífugos. Se caracteriza por la alta presión de los ventiladores centrífugos, el gran caudal de los ventiladores axiales, alta eficiencia, ahorro de energía, bajo nivel de ruido y fácil instalación.

2. Nivel de calidad

El ventilador de la serie HL3-2A presenta un diseño innovador, estructura compacta, tamaño compacto, peso ligero y fácil instalación. Comparado con los ventiladores centrífugos tradicionales, puede ahorrar hasta un 20% de electricidad. Su velocidad es inferior a 2000 r/min y su nivel de ruido es inferior a 75 dB (A). Al conectarlo a la tubería e instalarlo en la caja de aire acondicionado, el nivel de ruido es inferior a 70 dB (A). Puede reemplazar a los ventiladores centrífugos de media y baja presión por debajo de 2000 Pa, y se utiliza ampliamente para la ventilación y la eliminación de polvo en edificios industriales y civiles.

3. Características estructurales

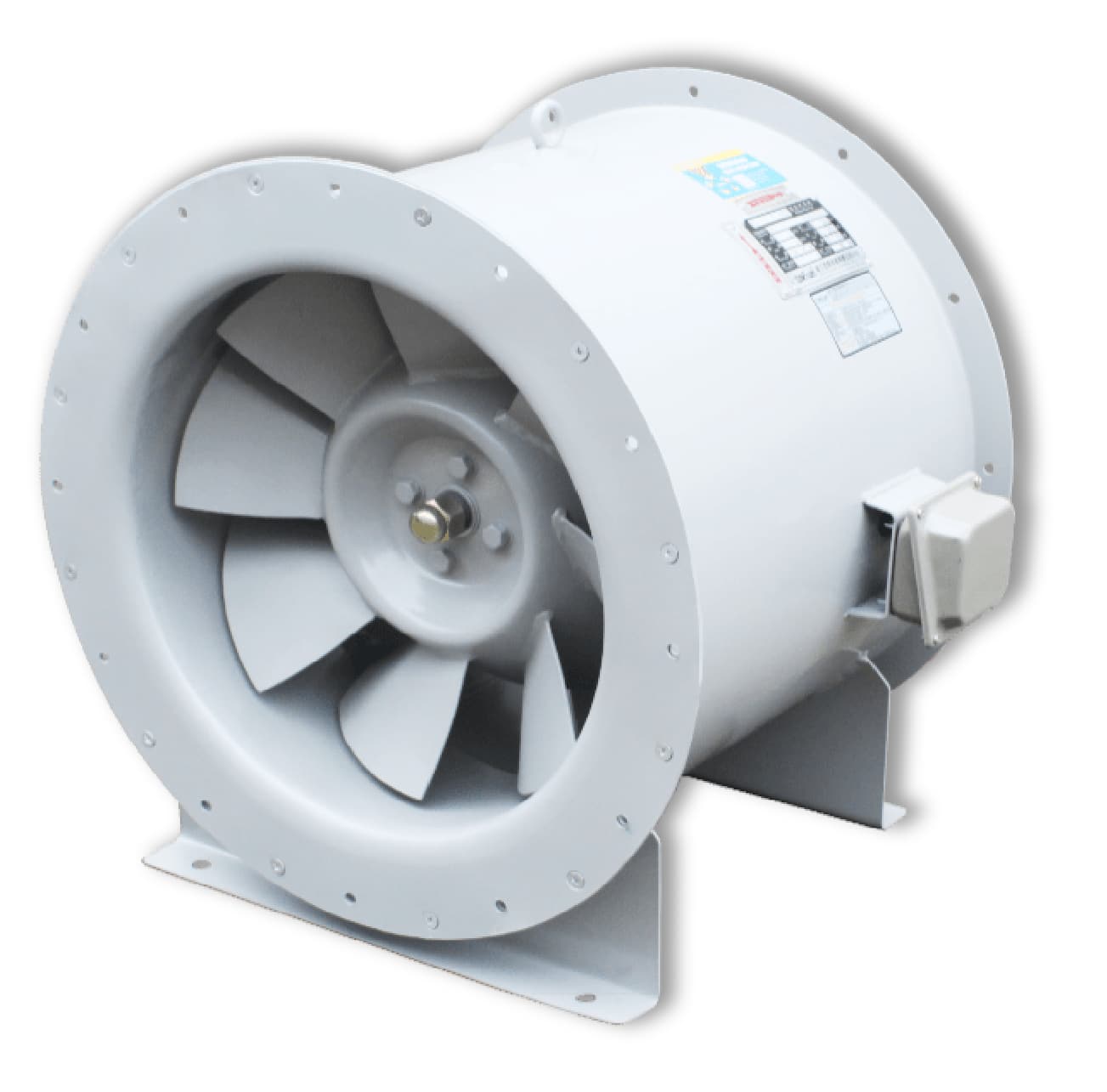

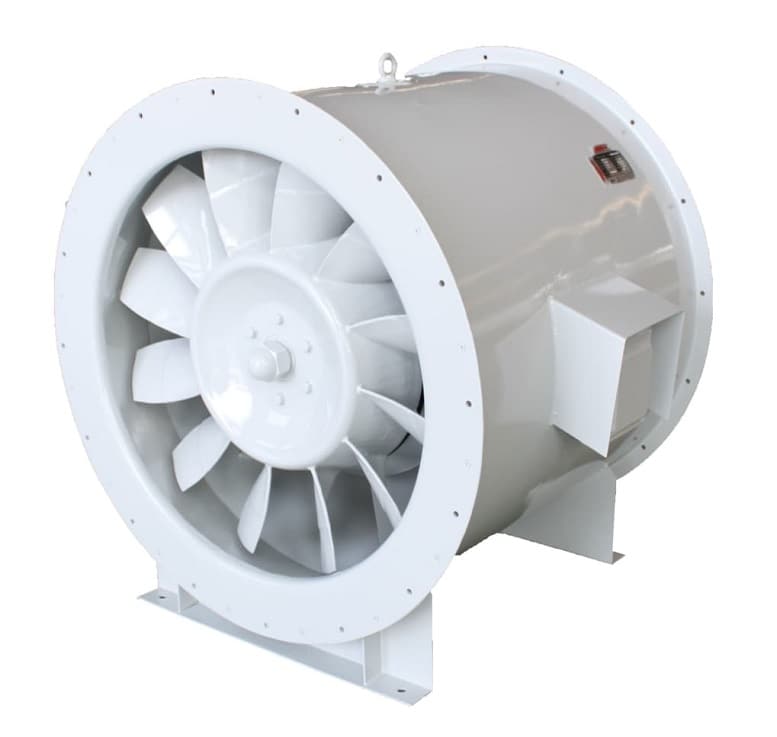

El ventilador se compone principalmente de impulsor, carcasa, colector de entrada, álabes guía, motor eléctrico y otros componentes. El impulsor cuenta con álabes en forma de ala torcida con características de aceleración meridiana, soldados al buje. Estos álabes han sido sometidos a pruebas de equilibrio dinámico y sobrevelocidad, y presentan un buen rendimiento aerodinámico. La carcasa es cilíndrica y está conectada en un conjunto, equipado con un colector de aire con función de reducción de ruido. La salida está equipada con deflectores de flujo, que garantizan una buena distribución del flujo de aire y una presión estable.

4. Proceso de fabricación

a. Impulsor: Los álabes se cortan y moldean mediante estampación en frío, y el buje se estira y se forma a partir de placa de acero Q235. El impulsor se suelda con una matriz de soldadura especial y se verifica mediante una equilibradora dinámica de doble cara con soporte rígido a alta velocidad, con una precisión de equilibrado de G3.2 o superior.

b. Conducto de aire: Redondeado mediante una dobladora de tres núcleos y embridado mediante una máquina de hilado en un solo proceso de moldeo, con suficiente rigidez y una apariencia atractiva.

c. Álabes guía: Todos cortados mediante corte por plasma y moldeados por compresión.

d. Resistente al agua: Si el ventilador se instala en exteriores, se debe instalar una cubierta impermeable en la caja de conexiones del motor. Esta cubierta debe soldarse al cilindro exterior para evitar la entrada de agua de lluvia.

5. Rango de parámetros

El rango de caudal de aire es de 1300 a 130 000 m³/h, y el rango de presión total es de 400 a 1900 Pa.
