1. Resumen

En comparación con los ventiladores de flujo axial de la serie DZ, esta serie presenta ventajas evidentes, como una estructura más racional, un diseño de cubo de rueda más adecuado, reducción de pérdidas de flujo y alta resistencia en la base de las aspas. El rendimiento se ha mejorado significativamente, con una eficiencia de presión total del 89,5 % y una reducción de ruido de 3,6 dB (A). Esta serie de ventiladores ofrece trece especificaciones para el diámetro del impulsor, desde pequeño hasta grande. Cada especificación cuenta con cuatro aspas y cinco ángulos de aspa: 15°, 20°, 25°, 30° y 35°. El rango de parámetros es amplio.

2. Nivel de calidad

Esta serie de ventiladores adopta un método de diseño basado en la fuente de sonido, baja velocidad y alto coeficiente de presión, y se ha desarrollado con aspas anchas, gran longitud de cuerda, distorsión espacial e inclinación, que permiten alcanzar el volumen de aire y la presión requeridos a baja velocidad. Se caracteriza por su alta eficiencia, bajo nivel de ruido, bajo consumo de energía y un funcionamiento suave. Esta serie de ventiladores es adecuada para el transporte de gases no inflamables, explosivos, no corrosivos y con una concentración de polvo insignificante. La temperatura ambiente no debe superar los 60 °C (también se puede fabricar con modelos a prueba de explosiones o anticorrosivos, según las necesidades del cliente). Se utiliza ampliamente en fábricas, almacenes, oficinas y zonas residenciales para la ventilación o la disipación de calor de calefacción. También se puede instalar en serie a intervalos en tubos de escape más largos para aumentar la presión en las tuberías. Ha recibido excelentes elogios tras una amplia experiencia de usuario y la evaluación de expertos. El ventilador axial anticorrosivo FT35 está fabricado con material anticorrosivo con una superficie de procesamiento profundo de epoxi, y su motor incorpora un motor anticorrosivo especial para el transporte de gases corrosivos. El ventilador axial a prueba de explosiones BT35 es un derivado del T35 y se utiliza para el transporte de gases inflamables y explosivos. El impulsor está fabricado en aleación de aluminio para evitar chispas durante el funcionamiento, y el motor está equipado con un motor a prueba de explosiones. Los parámetros de rendimiento, las dimensiones externas y las precauciones de los ventiladores FT35 y BT35 son los mismos que los del ventilador T35.

3. Características estructurales

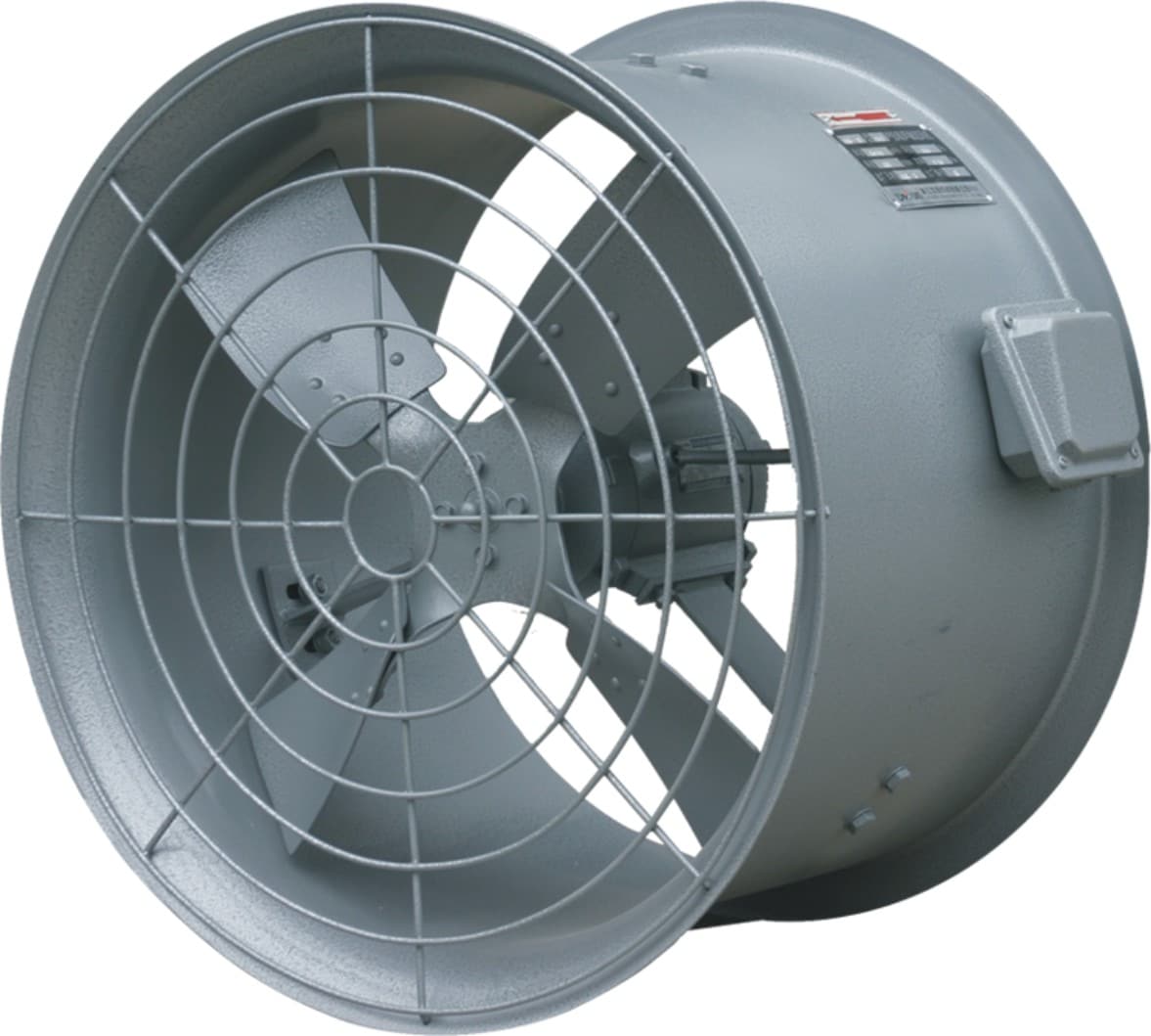

Esta serie de ventiladores consta de componentes principales como el impulsor, la carcasa y el motor. El impulsor está conectado al motor y gira hacia la izquierda (visto desde el lado del motor).

4. Proceso de fabricación

a. Impulsor: Las aspas se cortan y moldean mediante estampación en frío, y el cubo se estira a partir de una placa de acero Q235 y se verifica mediante una equilibradora dinámica de doble cara a alta velocidad, con una precisión de equilibrado de G3.2 o superior.

b. Cilindro interior: Redondeado mediante una laminadora de placas de tres núcleos, embridado mediante una máquina de hilado para un moldeo único, con suficiente rigidez y una apariencia atractiva.

c. Chasis: Todos los componentes se cortan mediante corte por plasma.

5. Rango de parámetros

El rango de volumen de aire es de 826 a 67892 m³/h, y el rango de presión total es de 39 a 483 Pa.
