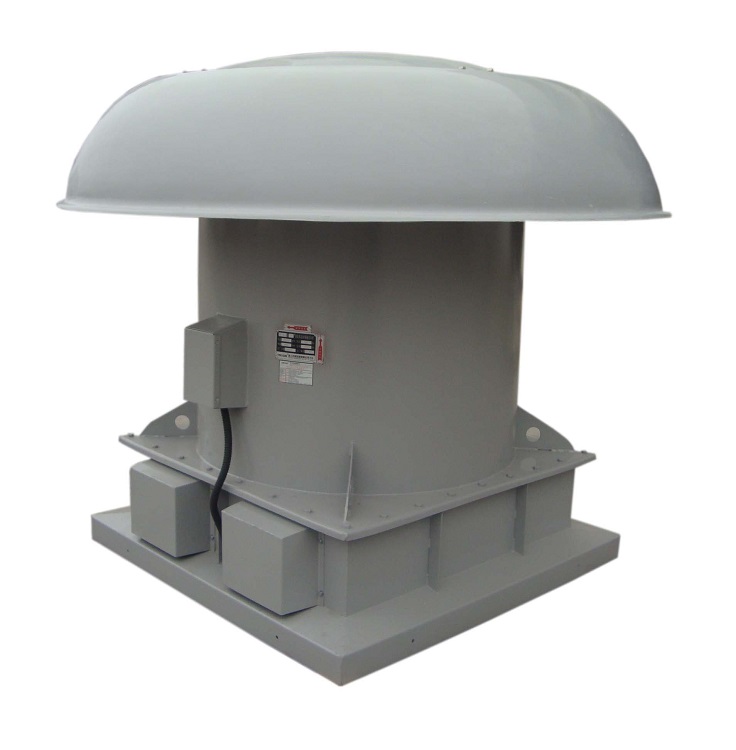

1. Descripción general del producto

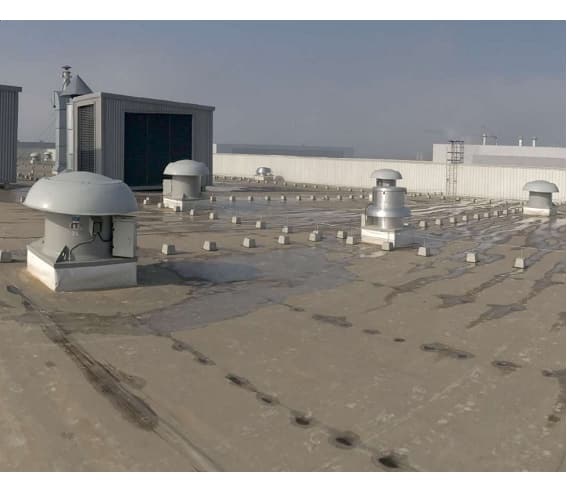

Este ventilador se puede utilizar como ventilador de techo seleccionando ventiladores tipo HTF con las especificaciones correspondientes según la presión, el volumen de aire y el nivel de ruido del lugar de uso. Esta serie de ventiladores de techo se utiliza para aplicaciones de media y baja presión y alto caudal. El ventilador de flujo axial para extracción de humos de alta temperatura y contra incendios de la serie HTF presenta una estructura básica de flujo axial y un motor resistente a altas temperaturas. El producto ha sido certificado por el CCCF del Centro Nacional de Evaluación de la Calificación de Productos contra Incendios del Ministerio de Seguridad Pública. El ventilador puede funcionar de forma continua durante más de 45 minutos a una temperatura de 280 °C y durante 20 horas a una temperatura de 100 °C sin sufrir daños. Los ventiladores se utilizan ampliamente en la ventilación y la extracción de humos, como edificios de alta gama, hornos, garajes subterráneos, túneles, etc. También se pueden utilizar para la extracción de humos y la ventilación.

2. Características del producto

a. Impulsor del ventilador: El impulsor es de flujo axial, el cubo se estira y forma hidráulicamente, el molde de las aspas se estampa y forma, se pesa, se acopla y se suelda al cubo para su conformación. El impulsor se equilibra estática y dinámicamente para alcanzar el nivel de equilibrio G2.5 de la norma AMCA.

b. Motor de soporte del ventilador: Con nivel de protección IP55, nivel de aislamiento H y nivel de aumento de temperatura B, el producto puede funcionar continuamente en un entorno de alta temperatura de 280 °C durante 45 minutos. El nivel de aislamiento del motor para ventilación a temperatura ambiente o suministro de aire contra incendios es F. Para satisfacer las necesidades de diferentes condiciones de trabajo, el ventilador puede equiparse con un motor de doble velocidad para lograr dos niveles de regulación del volumen de aire, o con un motor de frecuencia variable para lograr una regulación de velocidad de frecuencia variable. Para cumplir con los requisitos de un entorno a prueba de explosiones, el ventilador puede convertirse en un ventilador a prueba de explosiones.

c. Carcasa: La resistencia estructural general de este ventilador está diseñada para velocidades de viento exteriores extremas de 50 m/s. El ventilador está fabricado en acero al carbono, procesado mediante estiramiento hidráulico, borde anular, etc. Esto garantiza una resistencia suficiente, mejora su apariencia, reduce su peso, reduce los requisitos de resistencia de la cimentación del techo y ofrece una buena resistencia al viento.

d. Campana: Fabricada en fibra de vidrio ignífuga o acero al carbono, estirada y conformada en su totalidad, y tratada con un borde circular para formar un arco suave y aerodinámico, evitando las curvas en ángulo recto del flujo de aire y asegurando que la lluvia y la nieve no entren en el ventilador ni en el ambiente interior. Tecnología patentada, ligera, de alta resistencia y baja resistencia al viento.

y. Soporte fijo: Corte y conformado CNC, punzonadora CNC multiestación que procesa orificios fijos, fácil instalación, estructura de soporte robusta para soportar cargas de viento.

F. Dispositivo de transmisión: Los motores e impulsores del ventilador utilizan transmisión directa, lo que garantiza la fiabilidad de su funcionamiento.

g. Válvula de viento (opcional): con cierre automático por gravedad o apertura y cierre eléctrico. El marco de la válvula de aire de cierre automático por gravedad está hecho de chapa galvanizada y las lamas de aleación de aluminio.

3. Rango de parámetros

El caudal de aire oscila entre 3350 y 163095 m³/h, y la presión total entre 115 y 912 Pa.
