1. Descripción del producto

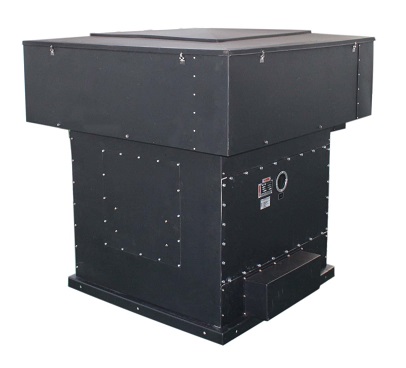

Gracias a años de exitosa experiencia en la investigación y el desarrollo de ventiladores centrífugos, nuestra empresa ha incorporado las ventajas de productos internacionales similares. Integrando diversos conceptos de diseño industrial, hemos desarrollado y mejorado gradualmente el ventilador centrífugo de techo de bajo ruido de la serie RSC mediante cálculos exhaustivos y precisos, así como pruebas repetidas de modelos y ventiladores físicos con tecnología y equipos avanzados. Este producto ofrece ventajas como innovación, estética, alta eficiencia y ahorro de energía. Esta serie de ventiladores se divide en 8 especificaciones según el diámetro del impulsor: 300, 425, 500, 575, 675, 750, 900 y 1000. El caudal de aire varía de 595 m³/h a 44982 m³/h, y la presión estática máxima alcanza los 1125 Pa. Nuestra empresa también puede diseñar y desarrollar especificaciones especiales de ventiladores según diferentes parámetros y requisitos específicos, logrando la mejor adaptación a los parámetros requeridos por el proyecto para satisfacer las necesidades de las condiciones de trabajo específicas.

2. Características del producto

a. Impulsor: El impulsor de aleación de aluminio de alta y baja presión de la serie Ouda está optimizado y diseñado mediante tecnología de simulación de campo de flujo CFD. La placa frontal, la placa trasera y las palas del impulsor se procesan mediante múltiples procesos, como estampado y moldeo, lo que da como resultado una estructura compacta con un alto volumen de aire, bajo nivel de ruido y alta eficiencia.

b. Motor de soporte del ventilador: Utiliza motores de nivel inferior con grado de protección IP54 y nivel de aislamiento, y también puede equiparse con motores a prueba de explosiones, motores de doble velocidad y motores de frecuencia variable.

c. Carcasa: Fabricada en acero con revestimiento epoxi. La resistencia estructural general de este ventilador está diseñada para velocidades de viento exteriores extremas de 50 m/s. Presenta una alta resistencia al viento.

d. Colector: Adoptando un diseño preciso de tubo Venturi, se procesa y forma en una sola pasada para garantizar que el puerto guía del impulsor se adapte completamente a la entrada de aire, controlando eficazmente la organización del flujo de aire. Se ajusta a la entrada hiperbólica Venturi de la mecánica de fluidos, lo que reduce significativamente el ruido de entrada y mejora la eficiencia del ventilador.

y. Soporte fijo: Corte y conformado CNC, punzonadora CNC multiestación que procesa agujeros fijos, fácil de instalar.

F. Dispositivo de transmisión: Esta serie de ventiladores utiliza una transmisión por correa y polea, que puede alcanzar una velocidad específica según las diferentes configuraciones de la correa y adaptarse mejor a las condiciones de trabajo. El eje del ventilador ha sido sometido a un tratamiento de templado y pruebas de equilibrio, y su primera velocidad crítica es superior a 1,3 veces la velocidad máxima de funcionamiento del ventilador. La polea es de tipo europeo.

g. Válvula de viento: Adopta un tipo de apertura y cierre autocolgante por gravedad o accionado eléctricamente. El marco de la válvula de viento autocolgante por gravedad es de chapa galvanizada en caliente, y el material de las rejillas es una aleación de aluminio aislante, lo que evita la condensación y el reflujo de aire, siendo especialmente adecuado para su uso en zonas frías.

h. Instalación y mantenimiento: La cubierta protectora del motor adopta una estructura fija con hebilla, fácil de operar y ahorra tiempo y esfuerzo. Funcionamiento suave: Este ventilador presenta un bajo momento de inercia, excelente calidad de equilibrio y un nivel de equilibrio G2.5 según la norma IS01940. Toda la máquina se ha sometido a pruebas de funcionamiento mecánico, de vibración y de rendimiento aerodinámico para garantizar un funcionamiento suave y fiable, prolongando eficazmente la vida útil del ventilador, reduciendo el ruido y minimizando las vibraciones.

Nota: La tabla de parámetros de rendimiento indica que las velocidades del ventilador son 460 r/min, 560 r/min, 720 r/min, 960 r/min y 1450 r/min, y el modo de transmisión se puede conectar directamente al motor.

3. Rango de parámetros

El rango de volumen de aire es de 595 a 44982 m³/h, con una presión estática máxima de 1125 Pa.
