1. Descripción general del producto

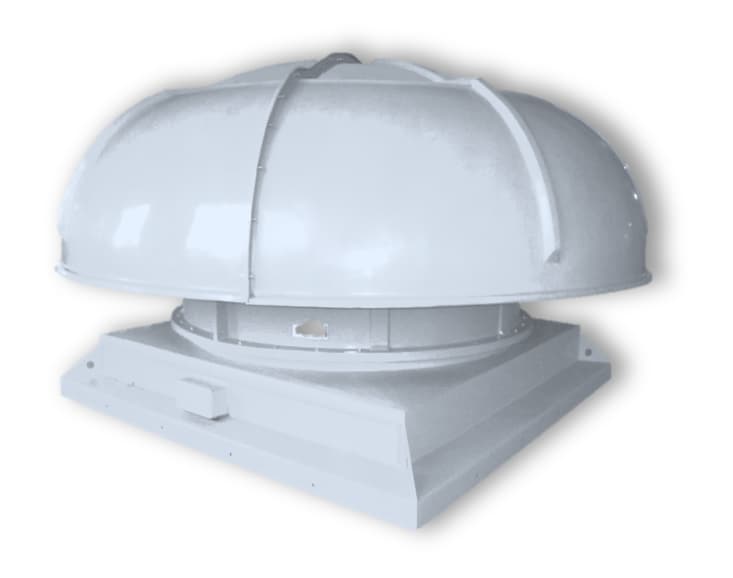

El ventilador de techo serie DWT-I ofrece múltiples especificaciones, una amplia gama de aplicaciones, alta eficiencia, bajo nivel de ruido, peso ligero y alta resistencia. Ofrece numerosas ventajas, como resistencia a la corrosión, funcionamiento suave, larga vida útil y una apariencia atractiva. Este tipo de ventilador se utiliza ampliamente para el suministro y la extracción de aire en talleres como centrales eléctricas, plantas químicas, plantas de caucho, fabricación de maquinaria y edificios civiles de alta calidad. Esta serie de ventiladores de techo de flujo axial se divide en 17 especificaciones según el diámetro del impulsor, incluyendo 300, 400, 500, 600, 700, 800, 900, 1000, 1120, 1200, 1400, 1500, 1600, 1800, 2000, 2200 y 2400. Para adaptarse a diferentes requisitos ambientales, los ventiladores se pueden dividir en 4 tipos:

Tipo ordinario: Se pueden utilizar conductos de acero, tapas de fibra de vidrio, aspas de aleación de aluminio o aluminio.

Tipo anticorrosivo: Fabricado íntegramente en fibra de vidrio o acero inoxidable, apto para ventilación y extracción en entornos con gases corrosivos.

Tipo a prueba de explosiones: El ventilador está equipado con un motor a prueba de explosiones y aspas de aleación de aluminio, apto para ventilación y extracción en entornos con gases explosivos.

Tipo a prueba de explosiones: El ventilador está equipado con un motor a prueba de explosiones y aspas de aleación de aluminio, apto para ventilación y extracción en entornos con gases explosivos.

Resistente a altas temperaturas: El ventilador está equipado con un motor resistente a altas temperaturas, un conducto de aire de acero y una tapa antiviento de fibra de vidrio ignífuga (o tapa antiviento de acero). El producto cuenta con la certificación del CCCF del Centro de Supervisión e Inspección de Calidad de Productos contra Incendios del Ministerio de Seguridad Pública y puede funcionar de forma continua durante 45 minutos a temperaturas de hasta 280 °C. Es adecuado para lugares que requieren ventilación y extracción de humos para combatir incendios.

Nuestra empresa también puede adoptar medidas técnicas especiales según diferentes parámetros y requisitos específicos, diseñar y desarrollar ventiladores con especificaciones especiales para lograr la mejor adaptación a los parámetros requeridos por el proyecto y cumplir con los requisitos de las condiciones de trabajo específicas.

2. Características del producto y proceso de fabricación

a. Impulsor: Diseño optimizado mediante tecnología de simulación de campo de flujo CFD, fabricado en aleación de aluminio de alta calidad. Este impulsor se caracteriza por un alto volumen de aire, bajo nivel de ruido y alta eficiencia. El impulsor anticorrosivo está fabricado íntegramente en fibra de vidrio o acero inoxidable, siendo adecuado para la ventilación y extracción en entornos con gases corrosivos.

b. Motor: Utilice motores con nivel de protección IP55, nivel de aislamiento F y nivel de aumento de temperatura B. Si está equipado con nivel de aislamiento H, el producto puede funcionar continuamente en un entorno de alta temperatura de 280 °C durante 45 minutos. También puede equiparse con motores a prueba de explosiones, motores de doble velocidad y motores de frecuencia variable.

c. Carcasa: El diseño convencional utiliza conductos y bases de aire de acero, con un tratamiento de pintura equivalente en la superficie. Anticorrosivo: Fabricado íntegramente en fibra de vidrio o acero inoxidable, apto para ventilación y extracción en entornos con gases corrosivos.

d. Tapa de viento: Fabricada en fibra de vidrio, la resistencia estructural general de este ventilador está diseñada para velocidades de viento exteriores extremas de 50 m/s, con buena resistencia al viento.

y. Válvula de viento (opcional): Adopta cierre automático por gravedad o apertura y cierre con accionamiento eléctrico. El material de la válvula de aire de cierre automático por gravedad es aleación de aluminio.

F. Instalación y mantenimiento: Tras retirar la tapa de aire, se pueden realizar tareas de mantenimiento y reparación. Fácil de usar y flexible.

g. Funcionamiento suave: Este ventilador presenta un bajo momento de inercia y una alta precisión de equilibrio dinámico, con una precisión de equilibrio de G2.5 según la norma ISO 1940. Toda la máquina se ha sometido a pruebas de rendimiento mecánico, de vibración y aerodinámico para garantizar un funcionamiento suave y fiable. Prolonga eficazmente la vida útil del ventilador, reduce el ruido y minimiza las vibraciones.

3. Rango de parámetros

El rango de volumen de aire es de 1450 a 220800 m³/h, y el rango de presión total es de 62 a 287 Pa.
