1. Descripción general del producto

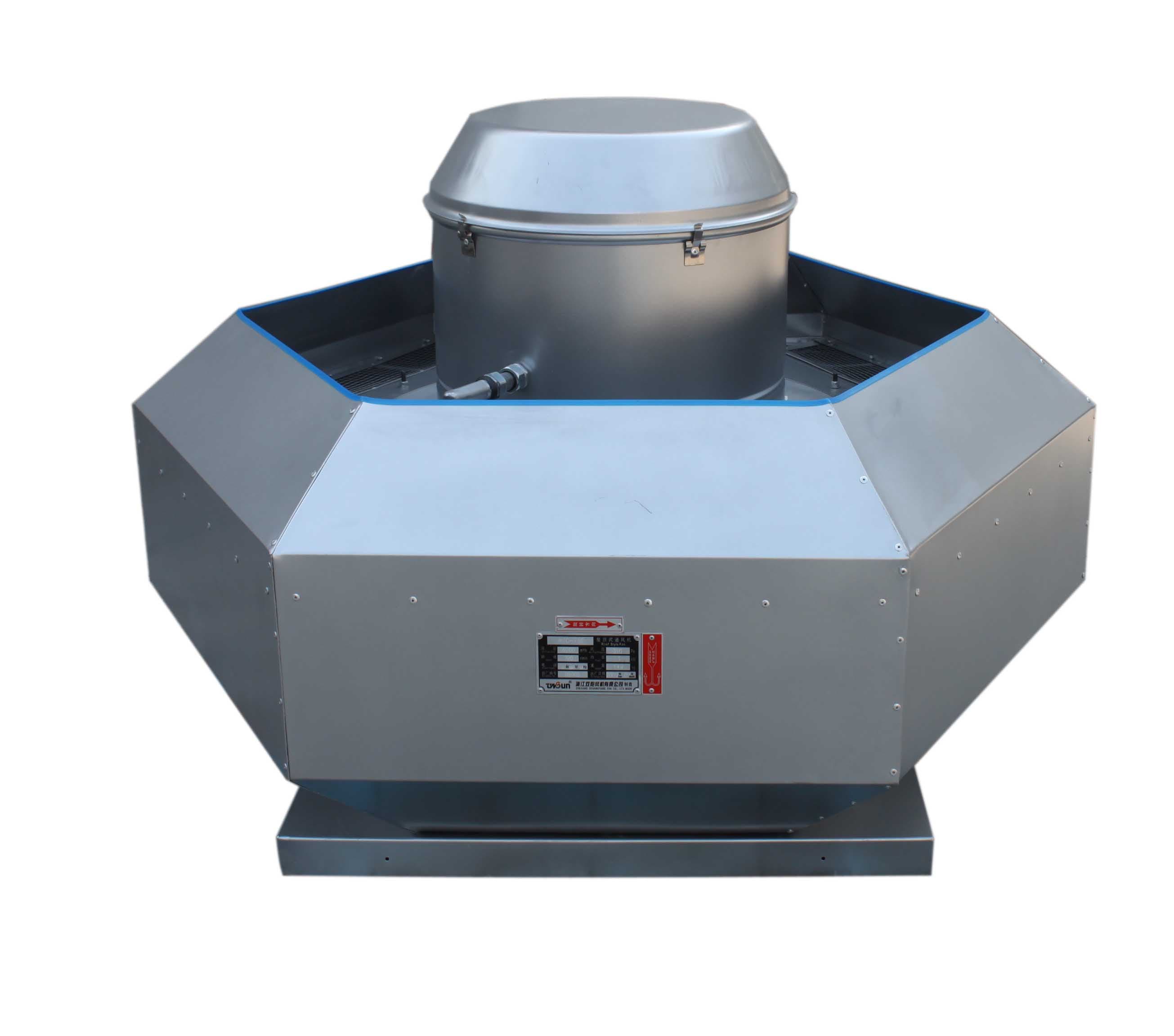

Nuestra empresa cuenta con años de experiencia en la investigación y el desarrollo de ventiladores centrífugos de techo silenciosos. Nuestros productos aprovechan las ventajas de productos similares en Europa y América. Mediante cálculos precisos y pruebas constantes de modelos de ventiladores y productos físicos, hemos desarrollado y mejorado los extractores centrífugos de techo silenciosos de la serie RVF con conceptos de diseño innovadores. El producto no solo busca una apariencia simple y atractiva, sino también una calidad interna confiable y, lo que es más importante, busca una nueva dimensión de interacción hombre-máquina orientada a las personas. Los ventiladores de la serie RVF se dividen en 8 especificaciones según el diámetro del impulsor: 300, 425, 500, 575, 675, 750, 900 y 1000. El caudal de aire varía de 1280 m³/h a 53900 m³/h. Nuestra empresa también puede diseñar y desarrollar ventiladores con especificaciones especiales según diferentes parámetros y requisitos específicos para lograr la mejor adaptación a los parámetros del proyecto y satisfacer las necesidades de las condiciones de trabajo específicas.

2. Características del producto

a. Impulsor del ventilador: El impulsor de aleación de aluminio de alta y baja presión de la serie Ouda está optimizado y diseñado mediante tecnología de simulación de campo de flujo CFD. Las aspas delanteras y traseras del impulsor se procesan mediante múltiples procesos, como estampado, corte y moldeo, lo que da como resultado una estructura compacta con un alto volumen de aire, bajo nivel de ruido y alta eficiencia.

b. Motor de soporte del ventilador: Adopta un nivel de protección IP54, motor de nivel de aislamiento F, y también puede equiparse con motor a prueba de explosiones, motor de doble velocidad y motor de frecuencia variable.

c. Chasis: La resistencia estructural general de este ventilador está diseñada para velocidades de viento exteriores extremas de 50 ms. El ventilador está fabricado en aleación de aluminio y procesado mediante estiramiento, canteado, etc., lo que mejora su apariencia, garantizando una resistencia suficiente, reduciendo su peso, reduciendo los requisitos de resistencia de la cimentación del techo y ofreciendo una buena resistencia al viento.

d. Válvula de viento: Adopta cierre automático por gravedad o apertura y cierre accionados eléctricamente. El material del marco de la válvula de aire de cierre automático por gravedad es chapa galvanizada en caliente, y el material de las lamas es aleación de aluminio. Las lamas de la compuerta de apertura y cierre accionadas eléctricamente están hechas de lamas aisladas de aleación de aluminio, lo que evita la condensación y el reflujo de aire, siendo especialmente adecuado para su uso en regiones frías del norte.

e. Instalación y mantenimiento: El motor y la tapa de aire tienen una estructura tipo hebilla, y la placa de cubierta es fácil de quitar. La tapa de aire, el motor y la placa de soporte se pueden desmontar durante el mantenimiento de la máquina. El mantenimiento es relativamente cómodo y sencillo.

F. Funcionamiento suave: Este ventilador presenta un bajo momento de inercia, excelente calidad de equilibrio y un nivel de equilibrio G2.5 según la norma IS01940. Toda la máquina se ha sometido a pruebas de funcionamiento mecánico, de vibración y de rendimiento aerodinámico para garantizar un funcionamiento suave y fiable, prolongando eficazmente la vida útil del ventilador, reduciendo el ruido y minimizando las vibraciones.

g. Estructura de escape superior: La salida de escape ascendente tiene una velocidad de viento de 5,0 a 8,0 m/s, lo que permite expulsar el aire contaminado a gran altitud (equivalente a la conexión de un conducto de aire de 3 a 4 metros de longitud), lo que favorece una mejor difusión del gas de escape. Especialmente en el caso de un ventilador de suministro de techo cerca del extractor, esta característica es especialmente evidente, ya que reduce la interferencia del escape con el aire de suministro. Al mismo tiempo, la estructura especial del ventilador permite que los gases de escape eviten el motor, prolongando así su vida útil.

3. Rango de parámetros

El rango de volumen de aire es de 1280 a 53900 m³/h, y el rango de presión estática es de 0 a 530 Pa.
